一、設備介紹

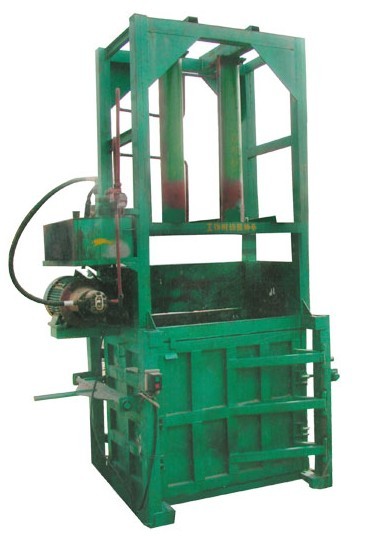

　　廢紙壓塊機可對廢紙類原料進行深層次的加工，是將廢紙以及與廢紙相似的產品進行擠壓結實，然后再利用包裝袋打包成型，這樣可使得廢紙壓縮后的體積大大的減小，減少了運輸的次數，同時也可以大大的減少運費。

　　利用機械力將松散的廢紙屑進行壓扁壓實，并且捆扎成一定規格包體的生產過程，連續不斷的將各種類型的纖維進行打包處理，并且進行包裝與整理，壓塊過程是對廢紙進行加工的最后一道工序，這樣直接關系著整個工藝流程的正常運行，如果壓塊的工序出了事故，那么前面的工序就需要緊跟著停產，在壓塊時應當對設備進行必要的管理手段。

　　原料是廢紙松散而富有彈性，而且單位體積的重量小，如果不進行壓塊成件的話。在保管以及運輸的時候都存在很多問題，沒有經過壓塊的廢紙或者紙屑非常易燃、容易受潮發霉，在廢紙回收企業生產加工的時候，廢紙打包壓塊機是必不可少的生產設備。是一種以運輸與儲存為主要目的的壓縮性工業包裝，隨著科學技術的進步和市場經濟的深人發展, 對廢紙的儲存、運輸、包裝物耗的研究及廢紙打包的經濟性越來越受到人們的重視。

　　二、設備用途

　　廢紙壓包機適用于藥材、草藥液、廢紙等松散物料壓縮包裝，減少體積便于包裝、是提高勞動效率、減少勞動強度、節約人力、運輸以及減少儲放空間，具有結構緊揍，結實牢固;經濟實用、操作簡便、安全可靠等特點，是物料包裝、廢舊回收等行業的理想設備。

　　三、產品特點

　　1、出料形式人工取包(打包)等方式;

　　2、安裝無需底腳螺絲，在無電源的地方，可采用柴油機作動力;

　　3、擠壓力從10噸至400噸有十個等級，供用戶選擇，生產效率從2噸/班至40噸/班；

　　4、壓縮室尺寸和包塊尺寸可根據客戶要求定制。

　　5、推料缸和推料頭之間采用球面結構聯接，可靠性好，油封使用壽命長；

　　6、低噪音液壓回路設計，高效能低故障；

　　7、實用機型，適用中小企業廢物壓縮打包。

　　8、單機使用，無需輔助設備。

　　9、廢紙壓縮塊機具有良好的剛韌性和穩定性，造型美觀大方，操作維修方便，安全節能，設備基礎工程投資費用低等特點。

　　四、設備技術參數

型  號	壓力/T	配用動力/KW	時產量包/h	箱包尺寸/cm
Y82-10	10	7.5	7-10	80*40*60
Y82-20	20	7.5	8-10	80*40*60
Y82-30	30	11	8-10	100*80*60
Y82-60	60	15	8-10	120*100*80

　　五、液壓控制系統

　　一個完整的液壓系統由五個部分組成，即動力元件、執行元件、控制元件和液壓油，動力元件的作用是將原動機的機械能轉換成液體的壓力能，指的是液壓系統中的油泵，它向整個液壓系統提供動力。

　　廢紙壓塊機的液壓系統主要由四種主要元件組成，即動力原件(液壓泵)、執行元件(液壓缸)、控制元件(電磁閥)、輔助元件(油箱、油路和濾油閥)，所有動作都是由液壓缸來完成的，因此是全液壓設備；執行機構也比較簡單，全部是液壓缸，而且每個液壓缸的動作都是類似的；液壓裝置中液壓缸有料門液壓缸、側壓缸、推塊缸、主壓缸、二次加壓缸，不同的液壓缸動作完成不同的壓塊動作，設備中用不同的電磁閥通斷電來控制不同的液壓缸動作，從而輸出動力，實現每一步動作。

　　六、生產工藝流程

　　壓塊機執行機構比較簡單，屬于順序控制結構，均采用液壓缸，每個液壓缸的動作類似，液壓缸動作完成之后必須回到原來的位置上，以保證設備不受損壞，否則就會啟動報警系統。其自動過程順序如下：

　?、?、來料信號有效時，說明原料已經準備好，將液壓系統的卸荷閥關閉，使液壓系統轉為工作狀態；然后第一個動作就是將料門打開，并延時一定時間，以允許來料進入壓料箱；

　?、?、延時時間到，進行側壓，(所謂側壓就是在前后兩個方向上對來料進行壓制，側壓是機械限位的，側壓過程只控制壓制時間。)；

　?、?、時間到后主壓下缸動作，開始壓下，壓制一定時間之后有一個抬起動作；

　?、?、二次壓下缸抬起，以讓出空間準備接受塊體；

　?、荨⑼茐K缸動作，將塊體推到二次壓下缸的下面；

　?、?、二次壓下缸動作，壓緊塊體，停留一定時間后，再次抬起時，就結束了一個自動循環；

　　為了保證設備的安全，該設備除了料門液壓缸以外，其余所有的液壓缸回位都由行程開關作為位置指示。液壓缸的伸出是按時間控制，而液壓缸的縮回是按行程控制，一旦在一定時間內液壓缸的回位動作信號還沒有返回，則控制系統立即報警(報警只是提示操作者注意，控制系統本身并沒有動作)。廢紙壓塊機動作簡單，只要能按順序完成動作即可，PLC的程序也就很容易編制。

　　七、設備保養與維護

　　如何對廢紙壓塊機進行日常的維護保養，必須須由固定的人員來操作，且能熟練掌握開機，會簡單的儀表調試，更改參數等;能熟練掌握儀表性能，工作程序、操作模式、工作狀態、常見故障排查和處理;未經人員嚴禁操作電腦儀表。日常維護必須保證讓電腦儀表箱內外清潔干燥;定時檢查接線端子沒有松動、脫落現象。保證電路、氣路暢通。

　　基本保養

　　1、停機后應及時清潔計量部分，須保證每班清潔下料盤和轉盤，使其不受腐蝕；

　　2、對于熱封器體，應經常清潔，以保證封口的紋理清晰；

　　3、光電跟蹤發光頭，也即電眼，也應定時清潔，保證光標跟蹤的小誤差；

　　4、料盤上散落的物料，需及時清理，保持機件的干凈；

　　5、定時打掃電控箱內的粉塵，以防接觸不良等故障；

　　6、新裝全自動廢紙打包機在使用一周內必須對傳動和活動部件進行檢查緊固，加油保養;以后每月必須定期檢查維護。

　　基本維護

　　1、定時檢查包裝機各部位螺釘，以免有松動現象；

　　2、注意電器部分的防水、防潮、防腐、防鼠，電控箱內及接線端子需保持干凈，以防電氣故障；

　　3、停機時應使兩熱封輥處于張開的位置，以防燙壞包裝材料；

　　4.、定時給設備的各齒輪嚙合處、帶座軸承注油孔及各運動部件加注機油潤滑；加注潤滑油時，不要將油滴在傳動皮帶上，以防造成打滑丟轉或皮帶老化損壞；

　　廢紙液壓壓塊機的使用年限不僅和機器設計、配件有關，更和使用方法有關，好的使用方法可延長使用壽命，廢紙壓塊機維修及保養工作如下，可以參考一下:

　　1、操作設備前必須詳細閱讀說明書，熟悉調整和使用方法，一定要按說明操作；

　　2、按廢說明書規定，對真空泵進行定期保養，加油，幷嚴格注意不允許倒轉，以免造成泵的誤操作和泵倒轉，油倒噴至泵內真空系；

　　3、經常檢查下熱壓架封口漆布上有無異物，是否平整，以確保封口強度；

　　4、經常檢查機器接地是否接觸良好，保證安全用電；

　　5、發現壓塊機故障時，應及時關閉電源，必要時，要接急停按鈕，待放氣后提起機蓋，然后關掉電壓，檢查原因，排除故障；

　　6、在不能解決故障時，撥打機器上的售后服務電話，向廠家技術人員咨詢。

　　八、存在的意義

　　1、廢紙再生利用符合國家可持續發展的戰略，回收廢紙既可以節約資源又可以保護環境，然而，廢紙體積蓬松，廢品收購站如果不經處理直接運輸，轉運成本太高，不利于廢紙的再生利用，研究一種壓縮包裝設備，將松散紙張壓時，以便提高運輸效率；

　　2、設備是廢紙回收利用中的一個重要的環節，對廢紙等易壓縮的可再生資源的利用具有非常重要的意義；

　　3、隨著經濟的發展，各種日常消費產品包裝的日益求精，廢紙產生量也日益劇增，回收和運輸成為一大問題。作為生物固化成型技術產業的廢紙壓塊機研究，對相應可持續發展經濟戰略尤為重要，其PLC的控制設計也相當重要；

　　壓塊機使廢紙體積大大減小，從而達到減少運輸體積、節約運費，為企業增加效益的目的，引進了國內外同類產品的先進技術和先進工藝，促進PLC的發展，符合了可持續發展經濟戰略。
