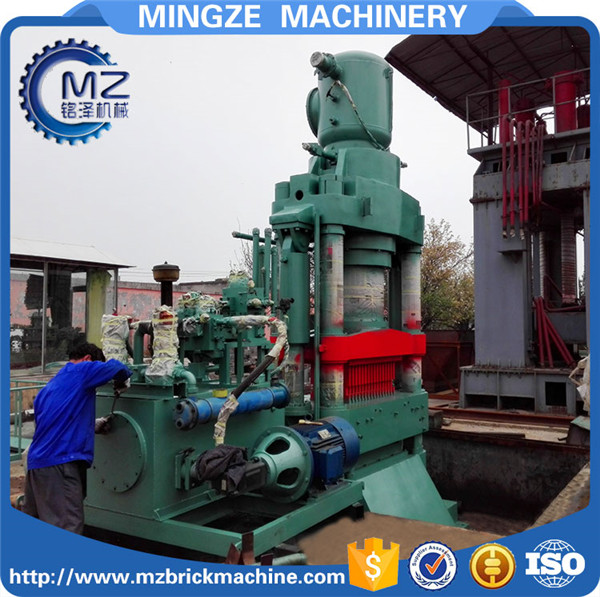

液壓壓磚機運轉中速度切換回路處于工作狀態時，壓力油通過個別閥進入液壓缸的右室，使活塞迅速向左返回，在返回的過程中階段性地?cái)U(kuò)大行程閥。這種電路速度的切換過程比平滑的沖擊小，觸點方位正確，可以可靠地切換。但是，受液壓壓磚機結構約束的行程閥裝置的方位不能任意穩定。這表明液壓驅動器從一個循環即運動速度切換到另一個運動速度。因此，該切換不僅包括高速旋轉低速的切換，還包括兩個低速的切換。實現這些功能的電路應該具有高的速度交換穩定性。液壓壓磚機其工作原理與液壓系統中流量調節閥控制的流量調節回路有點相似。

　　1.液壓壓磚機快速運動轉低速運動的換接回路的工作原理

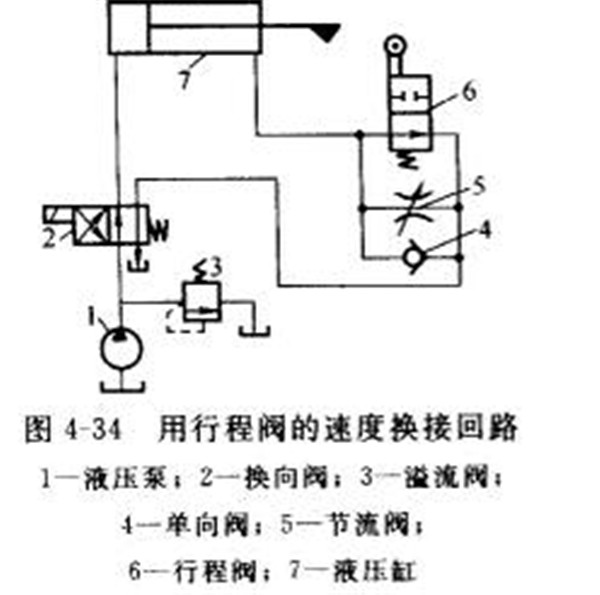

圖4-34顯示了液壓壓磚機中實現快、慢轉換的行程閥電路。在圖示的狀態下，液壓缸7是快速的。當連接在活塞上的限位器壓下行程閥6時，行程閥關閉，液壓壓磚機中液壓缸的回油通過節流閥5返回油箱，活塞運動變?yōu)槁俟ぷ鳌．?dāng)液壓缸反向運動時，經過液壓壓磚機的液壓油同時通過單向閥4和節流閥5進入液壓缸的右腔，活塞迅速返回右側。電路的快慢切換過程相對穩定，切換點位置相對準確，但行程閥的安裝位置不能隨意安排。將行程閥改為電磁閥也可以實現快慢切換，安裝連接方便，但速度切換的穩定性、可靠性和換向精度較差。圖4-31所示電路也可以實現快、慢切換。

　　2.液壓壓磚機兩種低速轉換電路的工作原理

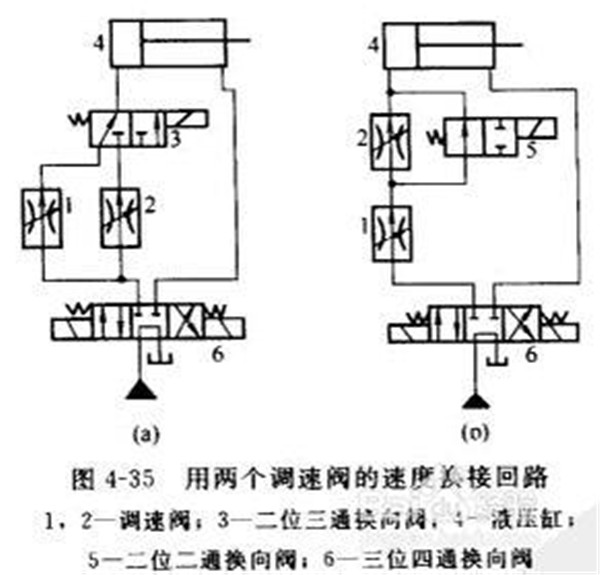

另一個例子如圖4-35所示，圖4-35顯示了帶有兩個調速閥的兩個調速切換回路。圖顯示兩個速度控制閥并聯，通過換向閥3實現變速。在這個回路中，當一個速度控制閥工作時，沒有油流經另一個速度控制閥，液壓壓磚機閥中的減壓閥處于最大開啟位置。當速度改變時，會有大流量瞬間流動，造成工作部件突然向前沖擊，因此不適合工作過程中的速度改變。圖示出了液壓壓磚機中串聯的兩個速度控制閥，并且速度變化通過換向閥5實現。在該回路中，當調速閥1工作時，調速閥2被換向閥5短路，液壓缸速度由調速閥1控制。在該回路中，需要將速度控制閥2的開度調節為小于速度控制閥1的開度。由于速度控制閥1始終處于工作狀態，所以在速度變化期間，進入速度控制閥2的流量受到限制，因此速度變化相對穩定。
